テーブル定義書生成ツール

【Database Define】

ver.7.3.1

URL : https://www.zumuzack.com/zack/table-define-tool/

Last Updated : 2024/02/28

コンテンツ機能

当ツールで生成される「HTMLテーブル定義書」の機能概要


検索


物理名/論理名 入れ替え

テーブル一覧のテーブル物理名(id)と論理名 の左右位置を入れ替えて表示します。

コンテンツ機能一覧へ


検索結果一覧コピー (ボタン)

検索結果のテーブル一覧をクリップボードにコピーします (以下ペーストイメージ)

組織マスタ M0001 社員マスタ M0002 メーカーマスタ M0003 商品マスタ M0004 ユーザーマスタ M0005 注文テーブル T0001 注文明細テーブル T0002

コンテンツ機能一覧へ


コード定義ポップアップ (ボタン)

明細「Code」列のボタンにカーソルを合わせると「DatabaseDefineSubInfo.xlsx」(code.csvcol-code.csvtable-col-code.csv)で設定したコード定義情報がポップアップ表示されます

ポップアップ内クリックで表示テキスト内容をクリップボードにコピーします (以下ペーストイメージ)

【C001:注文ステータス】 01:受付 02:確定 03:出荷済 04:受取済

※「DatabaseDefineSubInfo.xlsx」(Excelファイル)はメイン画面の「補助情報設定」ボタンで開きます

コンテンツ機能一覧へ


リレーションリンク

DatabaseDefineSubInfo.xlsx」(join-table-col.csvjoin-col.csv)で設定したリレーション情報を元に、明細ページ「Relation」列から関連テーブルへジャンプできます

コンテンツ機能一覧へ


クリップボードコピー

テーブル名、テーブルID、コメント、カラム名、カラムID、カラムコメントをクリックするとテキストがクリップボードにコピーされます

※「Copy To Clipboard」という文字が表示されます (しばらくしてフェードアウトします)

コンテンツ機能一覧へ


カラム文字連結コピー (ボタン)

明細ヘッダ行の「CSV / TSV / ¥n」をクリックすると、各行のカラムID/カラム名を連結したテキストがクリップボードにコピーされます

■CSVボタン EMP_CD,EMP_NAME,EMP_EMAIL,ORG_CD,POST_CD,DEL_FLG,CRE_REC,CRE_EMP_CD,UPD_REC,UPD_EMP_CD ■TSVボタン 社員コード* 社員名 社員メールアドレス 組織コード 役職種別 削除フラグ(table-col.csv) 登録日(col.csv) 登録社員コード 更新日時 更新社員コード ■¥nボタン EMP_CD EMP_NAME EMP_EMAIL ORG_CD POST_CD DEL_FLG CRE_REC CRE_EMP_CD UPD_REC UPD_EMP_CD

コンテンツ機能一覧へ

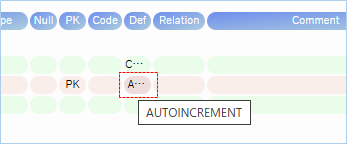

シーケンス型カラムコピー

シーケンス型 (オートナンバー型) カラムの「Data Type」列(Postgres)、「Def」列(他DB)のリンクをクリックすると、カラム最大番号を取得するコマンドがクリップボードにコピーされます

 (MySQL/MariaDB)
 (PostgreSQL)
 (Oracle)
 (SQLServer)

以下ペーストイメージ (MySQL)

-- GET AUTO INCREMENT NEXT VALUE SELECT AUTO_INCREMENT FROM INFORMATION_SCHEMA.TABLES WHERE TABLE_NAME = 'T0006' ; -- GET AUTO INCREMENT MAX VALUE SELECT MAX(COL001) FROM T0006 ; -- INTIAL(UPDATE!!) AUTO INCREMENT ALTER TABLE T0006 AUTO_INCREMENT = 1 ;

コンテンツ機能一覧へ


インデックス表 (ボタン)

ページヘッダ欄のボタンでインデックス情報のページが表示されます

コンテンツ機能一覧へ


ビュー式 (ボタン)

ページヘッダ欄のボタンでビュー式のページが表示されます
表示されたビュー式ページのボタンクリックで、ビュー生成DDLがクリップボードにコピーされます
表示されたビュー式ページのボタンクリックで、使用テーブル一覧がクリップボードにコピーされます (以下ペーストイメージ。1行目は対象ビューId、2行目以降が使用テーブルリスト)

V0001 M0004 M0005 T0001 T0002

コンテンツ機能一覧へ


外部キー制約(FK) (ボタン)

ページヘッダ欄のボタンで外部キー制約情報のページが表示されます
表示されたページのボタンクリックで、外部キー制約再作成DDL、制約一時解除コマンドがクリップボードにコピーされます (以下コマンドのペーストイメージ)

-- DISABLED FOREIGN KEY --------------------------------------------------- SET FOREIGN_KEY_CHECKS = 0 ; -- ENABLED FOREIGN KEY ---------------------------------------------------- SET FOREIGN_KEY_CHECKS = 1 ; -- DROP FOREIGN KEY ------------------------------------------------------- ALTER TABLE T0004_WK DROP FOREIGN KEY FK_T0004_WK ; -- ADD FOREIGN KEY -------------------------------------------------------- ALTER TABLE T0004_WK ADD CONSTRAINT FK_T0004_WK FOREIGN KEY (COL01,COL02) REFERENCES T0004 (COL001,COL002) ON DELETE RESTRICT ON UPDATE SET NULL ;

コンテンツ機能一覧へ


外部キー制約(FK)解除 (ボタン)

明細ページのボタンクリックで、外部キー制約の無効化/有効化コマンドを生成し、クリップボードにコピーします (以下コマンドのペーストイメージ)

-- DISABLED FOREIGN KEY --------------------------------------------------- SET FOREIGN_KEY_CHECKS = 0 ; -- ENABLED FOREIGN KEY ---------------------------------------------------- SET FOREIGN_KEY_CHECKS = 1 ;

※外部キー制約が未設定のテーブルの場合は表示されません

コンテンツ機能一覧へ

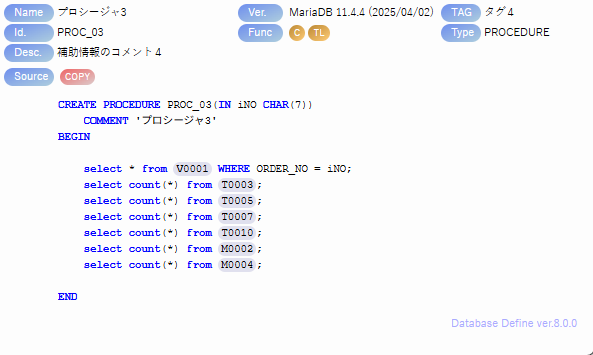

トリガーソース (ボタン)

ページヘッダ欄のボタンでトリガーソースのページが表示されます
ボタンクリックで表示しているトリガーDDLをクリップボードにコピーします


コンテンツ機能一覧へ


Excel(TSV)化 (ボタン)

ページヘッダ欄のボタンでテーブルレイアウトをTSV編集してクリップボードへコピーします
Excelへの貼り付けを想定した機能です



※Excelへ貼り付けて、セル幅調整や背景色設定などすれば、簡易的なテーブル定義書として添付資料化できます


コンテンツ機能一覧へ


簡易SQL生成 ( ボタン)

SQL文を生成し、クリップボードにコピーします。
select / insert / update / delete

コンテンツ機能一覧へ


SQL一括生成 (ボタン)

値付きSQL文を一括生成します
ページヘッダ欄のボタンで作業欄を開いて、Excelで用意したデータを入力欄にTSVで貼り付けます。
生成されたSQLは、各ボタン(デフォルトINSERT文)で、それぞれのSQLに変換できます。
  SEL:SELECT文、INS:INSERT文、UPD:UPDATE文、DEL:DELETE文
生成されたSQLはボタンでクリップボードにコピーすることが可能です

生成したSQLが実行エラーになってしまった場合、入力欄下の チェックでSQLを見やすく(改行付き)すると、原因究明しやすくなります

コンテンツ機能一覧へ


DDL生成 (ボタン)

ページヘッダ欄のボタンクリックで、テーブル生成DDL群(インデックス/外部キー制約/関連ビュー含む)を生成し、クリップボードにコピーします

コンテンツ機能一覧へ


ビューリストコピー (ボタン)

明細ページのボタンクリックで、対象テーブルを使用しているビューの一覧を生成し、クリップボードにコピーします (以下ペーストイメージ。1行目は対象テーブルId、2行目以降が関連ビューリスト)

T0001 V0001 V0002 v0003

※ビューで使用されていないテーブル場合、このボタンは表示されません

コンテンツ機能一覧へ


コード定義リストページ

補助情報で設定した "code.csv" シートの情報であるコード定義(区分定義)のリストページを表示します。
ボタンクリックで、使用テーブル一覧がクリップボードにコピーされます。
(以下、ペーストイメージ)

T0001 v0003

コンテンツ機能一覧へ


コンテンツ機能の詳細は以下サイトをご覧ください
URL : https://www.zumuzack.com/zack/table-define-tool/contents-function/
